纤维切片试验

时间:2012-03-31 15:33

1．概述

纺织、纤维工业部门、科学研究单位在做纤维鉴别和其它试验时，要通过显微镜观察其形态结构，因此需要将纤维或纱线切成极微的横断面薄片，将纤维切片的设备名称：Y172型纤维切片器，又称哈氏切片器。

2．目的与要求

通过测试，掌握纤维切片方法，培养熟练使用仪器的能力，为更多的测试奠定试验基础。

3．采用标准：GB/T 10685、ISO137羊毛纤维直径试验方法投影纤维镜法，GB/T 16988特种动物纤维与绵羊毛混合物含量的测定，FZ/T32004亚麻棉混纺本色纱线，SN/T 0756进出口麻/棉混纺产品定量分析方法纤维投影仪法，AATCC 20A纤维定量分析分析等。

4．仪器与用具

本试验的仪器是：Y172型纤维切片器。

4.1 Y172型纤维切片器的主要技术指标

4.1.1切片面积：3×0.8mm

4.1.2最小切片厚度：20μm

4.1.3体积：82mm×27mm×25mm

4.1.4重量：0.5Kg

4.2 Y172型纤维切片器的工作原理和结构特征 　　　　

仪器结构图如下图所示：仪器由两块1.6mm厚的不锈钢底板组成切片器左右底板，在右底板上有宽为0.8mm的嵌样槽，它与左底板上之塞片配合将试样推紧。匀给架以匀给架支柱为中心，在匀给刀脱开嵌样槽时提起定位钉的同时可以旋转。在试样上方有匀给刀，调节匀给螺丝，可控制试样伸出底板的厚度。用刀片在底板下方切得试样薄片。

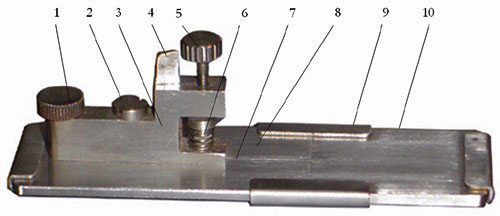

图1 Y172型纤维切片器

1-定位钉帽　2-匀给架支柱 3-匀给架 4-匀给指示

5-匀给螺丝 6-匀给刀 7-嵌样槽 8-右底板 9-导向架 10-左底板

5．使用Y172型纤维切片器切片步骤与操作　

5.1将匀给螺丝按逆时针方向旋动，使匀给刀抬起使之与底板平面脱开。

5.2将定位钉帽拉起并转动匀给架，使匀给架离开嵌样槽，以使纤维束容易装入嵌样槽内。

5.3将左底板向左拉出与右底板分离。

5.4将适当经整理伸直成平行数量纤维或纱线试样嵌入右底板的嵌样槽内。

5.5将左底板之塞片插入嵌样槽内，在导向架槽的作用下会准确推进使试样呈压紧状态。

5.6用少量火棉胶滴在嵌样槽的试样上，移动试样使其胶液充分渗入试样。

5.7待胶液干燥后，用刀片割去外露之试样。

5.8旋转匀给架回复原来位置。

5.9调节匀给螺丝，使试样伸出底板（下面）再在试样表面薄薄涂上一层胶液。

5.10待胶液干燥后，用刀片沿底板（下面）平面切下第一片试样（刀片刃口应平靠金属底板），丢弃第一片试样。

5.11注意匀给架上的匀给指示对准匀给螺丝上之槽位置，掌握指向位置确定切取厚度，切取第二、三、四……片试样。

5.12重复5.1～5.11进行下一组试样切片。

6．思考题

6.1 为什么Y172型纤维切片器要用不锈钢制作？

6.2 为什么在装夹试样时要旋转匀给架？
