电阻测湿仪测定原棉水分

一、目的要求

根据纺织纤维在不同回潮率下具有不同电阻的特性，利用电阻测湿仪测定纺织纤维所含的水分。通过试验，掌握电阻测湿仪的操作方法，并测定原棉的含水率。

电阻测湿仪的种类比较多, 按使用条件可分为便携式和在线检测式两种，按测试对象可分为纤维、纱线和织物电阻测湿仪。电阻测湿仪虽然具有测试速度快等优点，但影响其结果准确性的因素很多且很复杂，如试样的回潮率分布是否均匀、测试温度、棉纤维上的棉蜡、羊毛上的油脂及化纤上的油剂等都会对测量结果有影响，因此在测量时应注意测试条件的变化对测试结果的影响。

二、试验仪器和试样

试验仪器为Y412BL型原棉水分测湿仪及天平。试样为不同品级的原棉数种。

三、原棉电阻测湿仪的结构和原理

根据GB1103---2007细绒棉的标准含水率为10%。国际贸易中原棉的含水量都以回潮率计量，公定回潮率一般为805%。国家新标准中，为了向国际标准靠拢，提出用回潮率指标，此时水分测湿仪相应地应将原以含水率指示表改为回潮率。

仪器来源：

YG412BL型 原棉水份测定仪

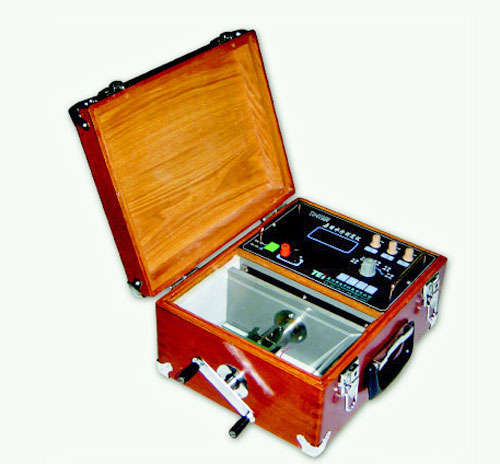

图7-2 YG412BL型原棉水分测定仪外观

YG412BL型 原棉水份测定仪

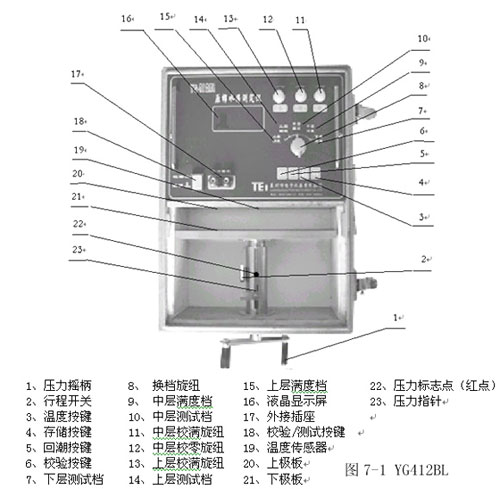

电阻测湿仪由试样箱、棉样加压装置和电阻测量装置等组成。电阻测湿仪的仪器结构如图7-1和图7-2所示。电阻测湿仪是应用原棉率不同时有不同的电阻值的特性间接进行测定。在纤维质量、极板面积和电压等试验条件一定的情况下，测定通过棉纤维的电流大小，间接地测定原棉的含水。原棉含水率高时，其电阻值低中，电流大，原棉含水率低时，其电阻值高，电流小。因此，利用原棉含水率与电阻值之间的一定关系，即可测定原棉含水率。原棉含水率与电阻值之间呈以下指数函数关系：Rm·Mn=K

式中：Rm---原棉的电阻值

Mn ---原棉的含水率

K、n---常数

原棉的电阻值大小，不公与含水率有关，而且与测定时关，所以需要对测得的含水率进行温度修正。电阻与的一般规律为：时，电阻值低，含水率偏高，时，电阻值高，含水率偏低。

电阻测湿仪孤测试部分根据被测物形状不同，有插针式和箱式。本实验使用箱式水分测湿仪。在测定浆纱和管纱水分时则常用插针式。

利用棉纤维在不同的回潮率下具有不同电阻值的特性，在试样的质量、密度、极板面积、极板间电压等测试条件一定的情况下，测量通过棉纤维的电流大小，间接得出原棉的回潮率。原棉回潮率高时，其电阻值小，电流大；原棉回潮率低时，其电阻值高，电流小。

原棉的电阻值大小还与测定时温度有关，温度高时，电阻值偏低，测得的回潮率偏高；温度低时，电阻值偏高，回潮率偏低，故需要对测得的回潮率进行温度修正。

四、仪器校验

1 校验准备

仪器通电预热2～3min后将测试/校验选择档拨到校验键。

2 下层校验

将波段开关拨到下层测试档，按校验键，显示屏应显示000.0。下层满度在仪器出厂时已调好，使用时不需要调整。

3 中层校验

将波段开关拨到中层测试档，调节中层校零电位器，使显示屏显示000.0。将波段开关拨到中层满度档，调节中层校满电位器，使显示屏显示100.0。

4 上层校验

将波段开关拨到上层测试档，按校验键，显示屏应显示000.0。

将波段开关拨到上层满度档，调节上层校满电位器，使显示屏显示100.0。

五、试验方法和程序

1 回潮率测量范围如下：

锯齿棉：上层7～12%，中层 4～7% ，下层9～15%。

皮辊棉：上层6.8～11.5%，中层 3.9～6.8% ，下层8.7～14.4%。

根据棉花的回潮率，选择上层测试，中层测试，下层测试中的某一个档位。然后将测试/校验选择档拨到测试位置上。

2 打开盛样容器，取出一份样品用天平称取两份（50±5）g试验试样，迅速撕松，均匀地推入两极板间并盖好玻璃盖，摇动手柄加压，使压力器指针指到红点，压力器上的电源开关自动接通，显示屏显示锯齿棉温度已补偿的回潮率值。若棉样是皮辊棉，按一下存储键，则显示皮辊棉已补偿的回潮率值。按温度键，显示当时温度下棉样回潮率的温度补偿值。

3 关闭电源，退松压力器，取出试验试样。

从盛样容器内取出一份样品，称重至该试验试样测试完毕，时间不得超过1min。

六、注意事项

1、仪器应放在干燥处，避免震动和高温，不能放在烈日下暴晒，以免半导体元件变质。

2、切勿任意旋动面板下面的有关电位器，如有变动，就必须用标准电阻箱校正。

3、测量完毕，要及时断开电源。如长期不用，应取出电池，以免霉烂。

4、电池盒内应保持清洁和接触良好。

5、仪器应经常保持清洁，特别是清除两测量极板间的棉样和杂质，以免影响仪器的测量准确度。仪器应放置在通风干燥处，若长期放置于湿度较大的地方，使用前应作干燥处理，以免漏电引起测量误差。

思考题

1.分析电阻测仪测定原棉含水率的基本原理。

2.比较烘箱法和电阻法测定水分的优缺点。
