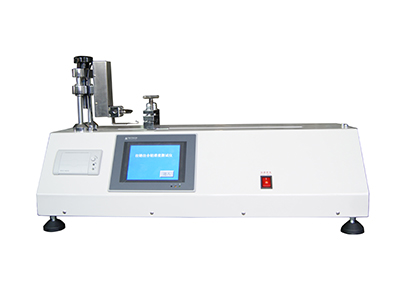

LLY-62拉链拉合轻滑度测试仪
时间:2015-09-09 14:08

一、简介

本仪器适用于金属、注塑、尼龙拉链的拉合轻滑度测试。

适用标准:QB/T2171、QB/T2172、QB/T2173。

二、仪器的主要技术指标

⑴ 测力范围: 100N

⑵ 负荷精度: ≤±0.5% F·S

⑶ 有效测试长度: 80~220mm

⑷ 拉伸速度: 1250±50mm/min

⑸ 回复速度: 1250±50mm/min

⑹ 外形尺寸: 730×300×410mm(L×W×H)

⑺ 电源: AC220V±10%、50HZ

三、仪器的操作

仪器接通电源后进入如图1的复位界面:

LLY-62拉链拉合轻滑度测试仪

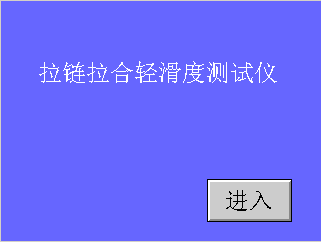

图1:复位界面

仪器在复位状态下,按“进入”按钮进入测试界面,如下图2:

LLY-62拉链拉合轻滑度测试仪

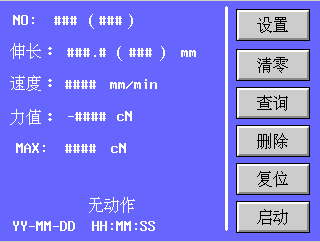

图2:测试界面

在测试界面中,“NO:”值表示当前试验次数,括号内显示试验次数的设定值;“伸长:”显示当前伸长值,括号内显示伸长设定值。

在测试界面中,按“设置”按钮进入设置界面图3,在设置界面中可以设置实验次数、伸长预设值以及速度值;按“清零”按钮可以将当前力值清零,每次开始实验前都要做一次清零操作;按“查询”按钮可弹出窗口查看历史实验记录;按“删除”按钮可以删除当前实验记录;每次实验结束后,必须手动按“复位”按钮将夹头复位;按“启动”按钮可以开始实验。

LLY-62拉链拉合轻滑度测试仪

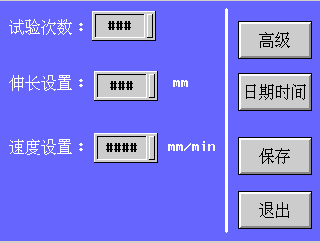

图3:设置界面

在这个界面可以设置试验次数、伸长以及速度,设置好后要按“保存”按钮将参数存入存储器中。

按“高级”按钮进入高级设置界面,如下图4:



LLY-62拉链拉合轻滑度测试仪

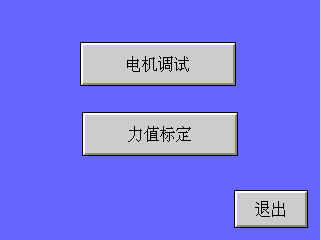

图4:高级设置界面

在此界面中按“力值标定”按钮,可以标定力值,如下图5:

LLY-62拉链拉合轻滑度测试仪

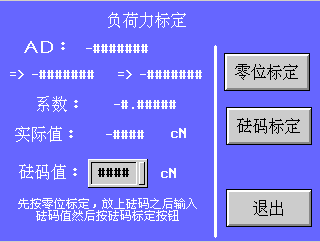

图5:力值标定界面

将仪器立起来,稳定五秒钟后按下“零位标定”然后再放上砝码,输入砝码值后按“砝码标定”按钮。

注意:标定完成后要退回到设置界面按“保存”按钮。

操作流程:

设置好试验次数、伸长、速度后,按下“保存”按钮,再按“退出”返回测试界面,按下“启动”按钮,夹头向右边持续移动,移动至设定伸长值时,电机自动停止,用户拿下试样后,手动按“复位”按钮,夹头复位至初始位置。反复试验至设定试验次数后,弹出试验结果界面,显示当前平均值,可以在这个界面中查询历史记录以及打印。

注:本仪器资料若有错误请及时提出,若有变动,恕不通知,请见谅!
