检测文海拾贝->织物悬垂性能重现性的研究（下）

编者按：

您如果在研究织物风格，对织物的悬垂性能感兴趣，那么这篇文章让您了解了织物悬垂性指标的国内外研究趋势和动向，以及我国的研究水平是出于国际领先的技术状态，如果说ISO9073-9：2008《纺织品 非织造布试验方法 第9部分：包括悬垂系数的悬垂性测定》代表了国际先进水平，那么按照中华人民共和国标准GB/T23329-2009《纺织品 织物悬垂性的测定》的测的结果的重现性要比国际标准要好得多，《织物悬垂性能重现性的研究》的作者在研究了标准后作了初步试验、验证得出结论，请看常涛、张国权撰写的文章——《织物悬垂性能重现性的研究》

郑重声明：未经许可，严禁转载。

续中：

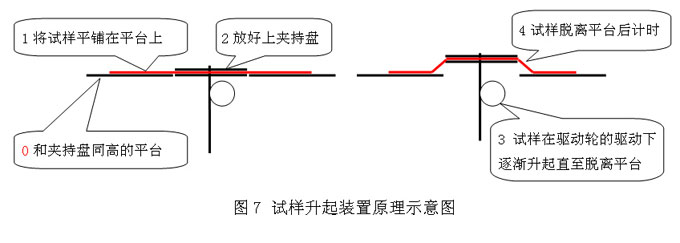

李汝勤教授发明了试样升起装置（见图7，标注中的数字为先后顺序），对克服重现性较差有了进一步的贡献。

试样升起装置由于采用了试样边缘的全方位均匀下落，因此，重现性提高，但实验发现平台对试样有一定的摩擦、静电等影响。

徐军博士在总结了上述优点的基础上采用试样在规定的速度旋转放下后计时试验，这个试验方式试样边缘下落均匀、计时准确，不但克服了重现性差的弊端，而且得出了织物的动态特性。这个方法重现性好，值得宣传和推广。

5  重现性实验

为了探索试样的重现性，在徐军博士研究试验原理的前提下，用规定的速度旋转试样放下后计时获取图像，得出织物的悬垂性能。

分别采用不同材料、不同工艺的10种织物剪成直径30cm试样，按照ISO 9073-9:2008(E)标准要求用18cm的上下夹持盘，放置试样30s后获取图像与按照旋转图像处理法要求，放置试样先以100r/min速度旋转试样45s后，再静置30s获取图像进行悬垂系数CV%比对，从而获得合理的试样初始状态方式。

10种织物试样具体试验条件如下：每种试样的a、b两面按照两种放置方法，单面各做5次得出悬垂系数的CV%，测得结果见表2。

表2  试样分别按照ISO 9073-9:2008(E)要求和试样旋转方式的悬垂系数CV%比对

测得结果表明：试样旋转方式的试样初始状态重现性明显好于按照ISO 9073-9:2008(E)标准要求放置试样的试样初始状态。

6  结论

按照采用ISO 9073-9:2008(E)进行测试，织物悬垂性能的重现性相对较差。

而采用旋转试样静置后获得图像处理法，即试样放置后在100r/min的速度下旋转45s后，静置30s获取图像测得的织物悬垂性能的重现性较好。这是因为旋转试样改变了原有的试样摆放下落的“随机性”，消除了使用者不同手法的差异，从而去除因试样不平衡作用力导致的不合理的波纹、折叠的边缘，让试样真正自然的下垂，并且充分利用现代的技术优势做到精确计时，确保测试条件一致，使试验的准确性、重现性大幅度提高。

参考文献：

1.ISO 9073-9:2008(E)，2008-04-01.

2.徐军,姚穆. 织物悬垂系数随旋转速度变化的理论分析[J]. 西北纺织工学院学报，2001,(2):116-121.

作者简介：常涛，男，1969年生，工程硕士，副教授，主要从事纺织工程的教学及科研工作，济南工程职业技术学院纺织服装系，济南，250001。

郑重声明：未经许可，严禁转载。
