编者按：

您如果在研究织物风格，对织物的悬垂性能感兴趣，那么这篇文章让您了解了织物悬垂性指标的国内外研究趋势和动向，以及我国的研究水平是出于国际领先的技术状态，如果说ISO9073-9：2008《纺织品 非织造布试验方法 第9部分：包括悬垂系数的悬垂性测定》代表了国际先进水平，那么按照中华人民共和国标准GB/T23329-2009《纺织品 织物悬垂性的测定》的测的结果的重现性要比国际标准要好得多，《织物悬垂性能重现性的研究》的作者在研究了标准后作了初步试验、验证得出结论，请看常涛、张国权撰写的文章——《织物悬垂性能重现性的研究》

郑重声明：未经许可，严禁转载。

续上：

2.3  试样在30s~180s的变化

ISO 9073-9:2008(E)两种方法中，相同的图像获得时间：30s。中华人民共和国FZ/T 01045-1996标准中规定试样放好后要：静止3min获得图像。那么试样在静置后的30s~180s的时间中是否变化？

选用10块材料和工艺不同的试样，用数码相机在试样静置不同的时间获得图像用评估软件得出悬垂系数，分析试样在30s~180s的变化（见表1）。

表1  试样在30s~180s的悬垂系数   单位：%

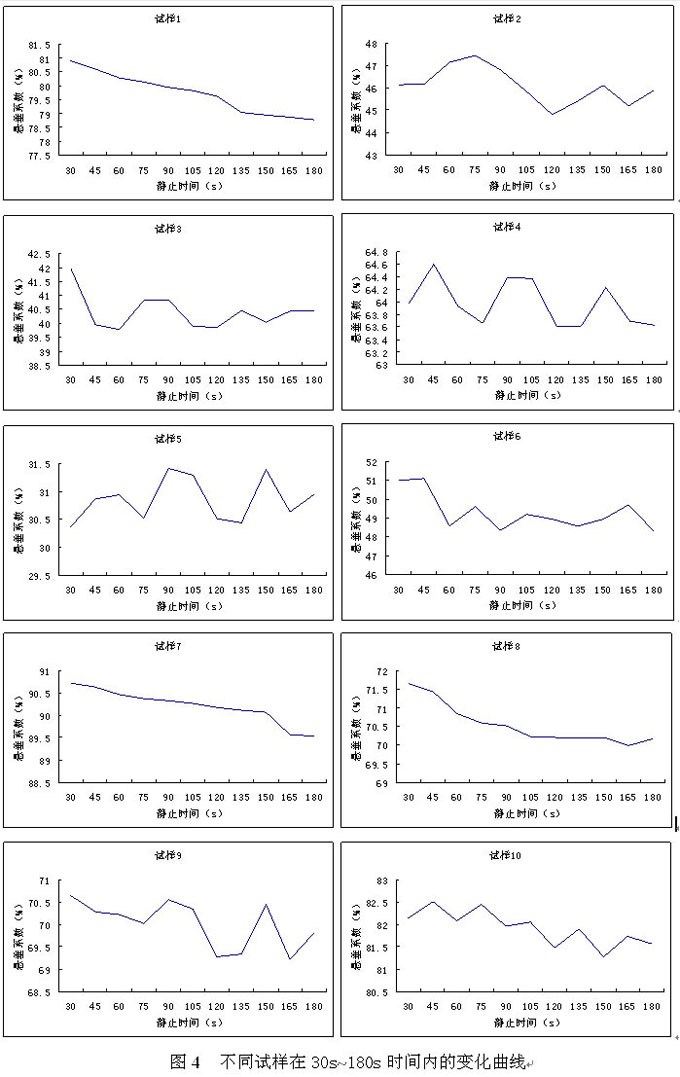

分析表1中的数据，绘制不同试样在30s~180s时间内的变化曲线（见图4）。

图4表明：悬垂图像在一定的时间范围内是变化的，呈振荡形，特别是试样2、3、4、5、6、9、10振荡非常明显，而对于不同的试样在变化时的振幅是有差异的。

30s时间对于图像处理法完全可以，数码相机可以瞬间获得图像，使用者按照这个规定做，只要使用者的手法和操作比较规范统一、时间掌握准确，作出的数据是有可比性的。但是，30s的静置时间对于纸环法则显然不够，因为，硬挺织物在30s后还在变化，使用者不可能在极短的时间中以极快的速度在纸环上画出投影的轮廓，而试样的投影面积变化又会导致测得结果重现性差。

2.4试样的初始状态

实践证明：“随机性”的初始状态是导致重现性差的原因之一。

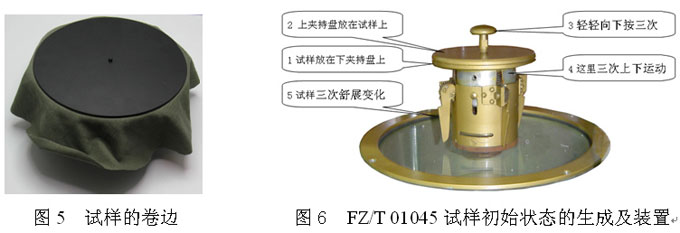

ISO 9073-9:2008(E)中规定：“将试样放在下层夹持盘上，使定位栓穿过试样中心。再将上层夹持盘放在试样上，使定位栓穿过上层夹持盘上的中心孔。”试样随机放到夹持盘上的状态就是试样的初始状态。这种放置试样的方式对一些试样存在问题，例如试样边缘下落先后不均匀，特别是针织布试样会出现边缘卷曲（见图5），如果人为展开难免有向下的力施加于试样，会导致更大的差异，如果重新放置显然有失检验原则。

FZ/T 0 1045-1996标准中规定试样放好后要将试样托放在夹持盘上，加上盖，轻轻向下按三次。“轻轻向下按三次”使试样随机放到夹持盘上后有三次机械性的规律舒展变化，改变了试样人为摆放下落的“随机性”，消除了使用操作者不同手法的差异。这是赵文贤先生发现试样直接放在夹持盘上受“随机性”和手法差异的影响而导致试验重现性较差，因此发明了中国最早的悬垂试验试样初始状态生成装置，首次应用在1984年的FJ539织物悬垂性试验方法的中国标准当中（见图6，标注中的数字为先后顺序）。

试样初始状态生成装置克服了试样初始状态的人为差异，提高了试验测得结果的重现性，但是经过试验表征：这个装置虽然对重现性有了改善，但是支撑架使试样在同一部位三次舒展，往往不能达到理想的效果。悬垂性研究者力图找出更合理的装置以实现更好的重现性。
