织物悬垂性能重现性的研究

常涛  张国权

济南工程职业技术学院  莱州市电子仪器有限公司

Chang Tao1, Zhang Guoquan2

（1Jinan Engineering Vocational Technical College, 2Laizhou Electronic Instrument Ltd,）

【摘  要】分析了织物悬垂性能的测试原理，对ISO 9073-9:2008(E)关于悬垂性能测试的两种方式以及中国织物悬垂性能的旋转图像处理法进行了阐述，通过试验比较了不同测试方法所得出的织物悬垂性能的重现性，得出织物在100r/min的速度下旋转45s后，静置30s获取图像测得的悬垂系数的重现性较好。

关键词：ISO，织物，悬垂性能，测试，试样旋转

织物的悬垂性是织物由自重而下垂的性能，也是视觉风格的一种表现形式，某种型式的穿着用品，如裙料以及窗帘、帷幕、桌布等装饰性织物，悬垂性是其使用性能的重要因素，它与织物的抗弯性、剪切特性以及织物单位面积重量有关。研究织物的悬垂性能对成衣的舒适性有着直接重要关系。ISO 9073-9:2008(E)标准的出台无疑是对织物悬垂性研究者的促进，中国的织物悬垂性研究者也做了大量工作并找到一些测试规律，并在1984年推出FJ539织物悬垂性试验方法的国家标准，根据这个标准，织物悬垂性研究者又作了大量工作，在1996年对FJ539做了修订，成为FZ/T01045织物悬垂性试验方法的行业标准。不同的标准、不同的测试方法对织物的悬垂性能重现性会产生一定的影响。

1  织物悬垂性能的测试原理

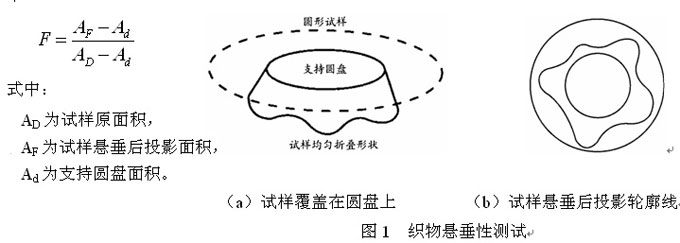

织物悬垂性测定方法很多，常用的方法是将一定面积的圆形试样，放在一定直径的小支持圆盘上，织物因自重沿小圆盘周围下垂，呈自然折叠的形状。然后在小圆盘垂直方向用平行光线照射试样，得到试样悬垂后的投影图形及投影面积（见图1）。ISO 9073-9:2008(E)标准和中国、美国、英国标准的测试原理相同。织物的悬垂性能用悬垂系数表示，其定义如下：

试验证明：由于各种织物的原材料和织造工艺的不同，如果实验手法和数据掌握不好，都会导致试验结果的重现性很差，即使同一个试样测试结果都会差异很大。下面通过试验找出导致重现性差的关键因素，以便实现较好的悬垂性能重现性。

2  ISO 9073-9:2008(E)纺织品 包括悬垂系数的悬垂性测定

在标准中可以用两种测试方法完成悬垂性能的测定，即纸环法、图像处理法。

2.1纸环法

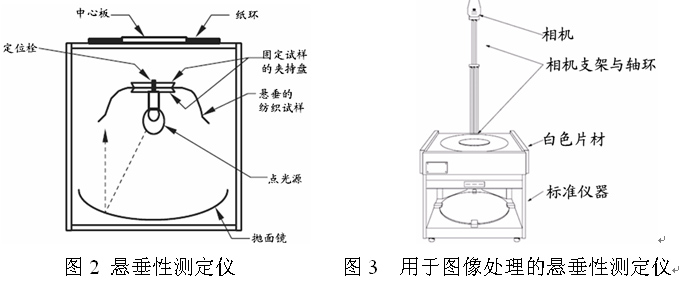

将试样放在下层夹持盘上，悬垂试样由下方向上投影到已知质量的纸环上，纸环与试样未夹持部分的尺寸相同，盖上仪器盖，用秒表开始计时，30秒后，打开灯源，沿纸环上的投影外围描绘出投影轮廓。（见图2）。悬垂系数为投影部分的纸环质量占整个纸环质量的百分率。

2.2图像处理法

将试样放在下层夹持盘上，悬垂试样由下方向上投影到盖在透明盖和同心板上的白色片材上，放下仪器盖，用秒表开始计时，30秒后，打开灯源，用数码相机获取数字图像（见图3），从图像中由评估软件得到有关试样悬垂性的具体定量信息。
